礦用一般性高壓開關柜是電箱的主要配置，開關柜內可裝設高壓電器、測量儀表、保護裝置等，可以接受和分配電力，以方便啟動和保護大型的交流電機。高壓開關柜的安裝程序一般分為基礎預埋、柜內外的清掃與調試、空載試運行。電氣工作人員需要熟悉常見基礎頸埋的方式，掌握高壓開關柜安裝工程的施工安裝基本要點和施工方法，技術也要達標。

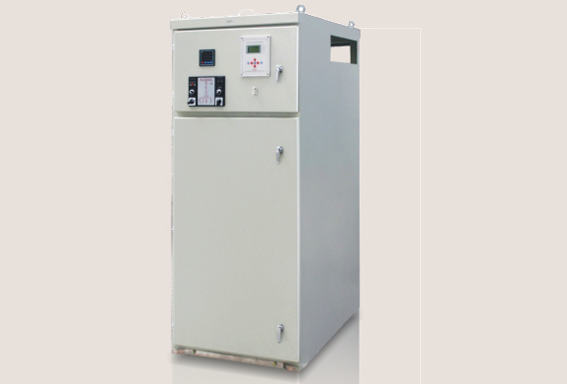

高壓開關柜的基本結構是由薄鋼板和角鋼焊制而成，主母線水平安裝于頂后部，隔離開關裝于柜頂部。柜體前上部大門可以安裝各種測量儀表、控制元件以及繼電器等，金屬隔離門裝在一次設備與二次設備間，門上裝有機械聯鎖裝置。一次元件與主母線間有隔板，隔離開關操作手柄裝在柜前左側面板上，打開帶有觀察窗的右下門即可檢修油斷路器和下隔離開關，在上隔離開關前部裝有金屬遮板。
